货车尾板怎么使用

发布时间2023-02-23人气:2313

货车尾板使用分四个步骤:落板操作、上升操作、下降操作和收板操作。

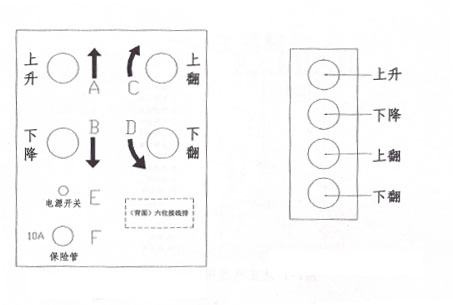

打开电气控制箱门,就可见到如图所示的控制按钮及其标记。本文以电气控制箱操作为例,安装在车厢内部的四位手提按钮,上面分别标有“上升”、“下降”、“上翻”和“下翻”四个标记,它们与电气控制箱对应按钮具有同等功能,操作方式也相同。





1. 落板操作

取出安全链,接通电源与电气控制箱之间的电源总开关,打开电气控制箱门,再接通电源开关E,按白色下翻按钮D不松开,尾板的面板在摆动油缸内部弹簧和重力的共同作用下开始下翻,直至面板下翻到水平状态时,迅速松开下翻按钮D转按红色下降按钮B,面板停止下翻仅下降,下降至面板根部滚轮着地后继续按住红色下降按钮B不松开,使板尖缓慢地完全着地,最后松开红色下降按钮B,落板工作完毕。



2. 上升操作

按住绿色上升按钮A,板尖首先抬起,面板从倾斜状态转至水平面,随即面板保持水平状态离地上升,直至与车厢底板相平(注:上升到位后有行程开关定位,按钮A不起作用)。松开绿色上升按钮A,上升操作完毕。



3. 下降操作

按住红色下降按钮B,面板开始下降(此时应保持面板水平,否则应进行翻板调整)直到板根滚落着地、板尖继续缓慢下翻完全着地。松开红色下降按钮C,下降操作完毕。



4. 收板操作

按住绿色上升按钮A不松开,使尾板上升至极限位置(一般指车厢底同一水平面),松开按钮A,转按黄色上翻按钮C,断开电源开关E,关好电气控制箱门,最后切断总电源开关(切记:工作完毕,务必切断电源总开关!),栓好安全链,收板操作完毕。
